디 1~4mm

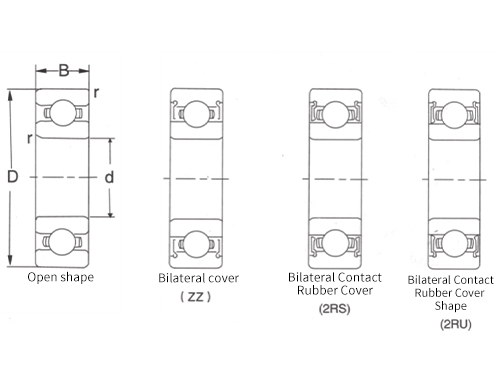

| 주요 치수(mm) | 고무캡 | 철모 | 모델 | 기본동정격하중 | 기본정정격하중 | 기준중량(g) | |||||||
| 디 | 디 | 비 | 아르 자형 | 지하 1층 | 아르 자형1 | 열려 있는 | 철모 | 접점캡 | 비접촉식 | C아르 자형(N) | 옥수수) | 열려 있는 | 고무커버형 철모형 |
| 1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681 ZZ | / | / | 80 | 23 | 0.08 | |
| 3 | 1.5 | 0.05 | / | / | MR31 | / | / | / | 80 | 23 | 0.07 | ||
| 4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691 ZZ | / | / | 140 | 36 | 0.10 | ||
| 1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | MR41X | MR41 XZZ | / | / | 138 | 35 | 0.10 | 0.14 |
| 1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1.5 | 68/1.5ZZ | / | / | 112 | 33 | 0.07 | 0.11 |
| 5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1.5 | 69/1.5ZZ | / | / | 240 | 69 | 0.17 | 0.19 | |
| 6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1.5 | 60/1.5ZZ | / | / | 330 | 99 | 0.31 | 0.36 | |
| 2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672ZZ | / | / | 104 | 37 | 0.10 | 0.14 |
| 5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682ZZ | / | / | 188 | 59 | 0.12 | 0.17 | |
| 5 | 2.0 | 0.10 | 2.5 | 0.10 | MR52 | MR52 ZZ | / | / | 188 | 59 | 0.16 | 0.22 | |
| 6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692ZZ | / | / | 330 | 99 | 0.28 | 0.38 | |
| 6 | 2.5 | 0.15 | 2.5 | 0.15 | MR62 | MR62 ZZ | / | / | 330 | 99 | 0.28 | 0.33 | |
| 7 | 2.5 | 0.15 | 3.0 | 0.15 | MR72 | MR72ZZ | / | / | 385 | 128 | 0.43 | 0.47 | |
| 7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602ZZ | / | / | 385 | 128 | 0.51 | 0.58 | |
| 2.5 | 5 | 1.5 | 0.08 | / | / | 67/2.5 | 67/2.5ZZ | / | / | 153 | 59 | 0.11 | 0.11 |
| 6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2.5 | 68/2.5ZZ | / | / | 209 | 73 | 0.23 | 0.29 | |
| 7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2.5 | 69/2.5ZZ | / | / | 385 | 128 | 0.40 | 0.55 | |
| 8 | 2.5 | 0.20 | 3.5 | 0.15 | MR82X | MR82 XZZ | / | / | 560 | 179 | 0.52 | ||
| 8 | 2.8 | 0.15 | / | / | 60/2.5 | 60/2.5ZZ | / | / | 550 | 175 | 0.63 | 0.83 | |
| 3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673ZZ | / | / | 209 | 73 | 0.19 | 0.28 |
| 7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683 ZZ | / | / | 385 | 129 | 0.32 | 0.43 | |
| 8 | 2.5 | 0.15 | 3.0 | 0.10 | MR83 | / | / | / | 560 | 179 | 0.51 | ||
| 8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693 ZZ | / | / | 56 | 179 | 0.61 | 0.83 | |
| 9 | 2.5 | 0.20 | 4.0 | 0.15 | MR93 | MR93 ZZ | / | / | 640 | 226 | 0.68 | 1.18 | |
| 9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603 ZZ | / | 640 | 226 | 0.84 | 1.20 | ||
| 10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623ZZ | / | / | 615 | 226 | 1.65 | 1.66 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633 ZZ | / | / | 1300 | 485 | 3.38 | 3.33 | |
| 4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674ZZ | / | / | 315 | 115 | 0.21 | 0.29 |
| 8 | 2.0 | 0.15 | 3.0 | 0.10 | MR84 | MR84 ZZ | / | / | 395 | 140 | 0.33 | 0.56 | |
| 9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684 ZZ | / | / | 640 | 226 | 0.63 | 1.01 | |
| 10 | 3.0 | 0.20 | 4.0 | 0.15 | MR104 | MR104 ZZ | / | / | 650 | 236 | 0.95 | 1.33 | |
| 11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694ZZ | 694-2RS | 694-2RU | 715 | 283 | 1.70 | 1.75 | |
| 12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604ZZ | 604-2RS | 604-2RU | 970 | 360 | 2.25 | 2.29 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624ZZ | 624-2RS | 624-2RU | 1300 | 485 | 2.97 | 3.04 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634ZZ | 634-2RS | 634-2RU | 1740 | 670 | 5.00 | 5.21 | |
디 5~15mm
| 주요 치수(mm) | 고무캡 | 철모 | 모델 | 기본동정격하중 | 기본정정격하중 | 기준중량(g) | |||||||
| 디 | 디 | 비 | 아르 자형 | 지하 1층 | 아르 자형1 | 열려 있는 | 철모 | 접점캡 | 비접촉식 | C아르 자형(N) | 옥수수) | 열려 있는 | 고무커버형 철모형 |
| 5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675ZZ | / | / | 278 | 131 | 0.25 | 0.34 |
| 9 | 2.5 | 0.15 | 3.0 | 0.15 | MR95 | MR95 ZZ | / | / | 435 | 168 | 0.48 | 0.54 | |
| 10 | 3.0 | 0.15 | 4.0 | 0.15 | MR105 | MR105 ZZ | / | / | 435 | 168 | 0.90 | 1.29 | |
| 11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685ZZ | 685-2RS | 685-2RU | 715 | 283 | 1.20 | 1.95 | |
| 13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2RS | 695-2RU | 1080 | 430 | 2.40 | 2.5 | |
| 14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605ZZ | 605-2RS | 605-2RU | 1330 | 505 | 3.54 | 4 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625ZZ | 625-2RS | 625-2RU | 1730 | 670 | 4.95 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2RS | 635-2RU | 2620 | 1060 | 8.53 | 9 | |
| 6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675ZZ | / | / | 495 | 219 | 0.53 | 0.9 |
| 12 | 3.0 | 0.20 | 4.0 | 0.15 | MR126 | MR126 ZZ | / | / | 715 | 292 | 1.20 | 1.6 | |
| 13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686ZZ | 686-2RS | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
| 15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696ZZ | 696-2RS | 696-2RU | 1740 | 670 | 3.79 | 3.9 | |
| 17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606ZZ | 606-2RS | 606-2HU | 2260 | 840 | 5.94 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2RS | 626-2RU | 2620 | 1060 | 7.97 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636ZZ | 636 2RS | 636-2RU | 3300 | 1360 | 13.00 | 13 | |
| 7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
| 13 | 3.0 | 0.20 | 4.0 | 0.15 | MR137 | MR137 ZZ | / | / | 830 | 375 | 1.50 | 1.98 | |
| 14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687 ZZ | 687-2RS | 687-2RU | 1170 | 510 | 2.00 | 2.97 | |
| 17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697 ZZ | 697-2RS | 697-2RU | 1610 | 715 | 4.80 | 5.01 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607 ZZ | 607-2RS | 607-2RU | 2620 | 1060 | 7.67 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627ZZ | 627-2RS | 627-2RU | 3300 | 1360 | 12.00 | 12 | |
| 26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637 ZZ | 637-2RS | 637-2RU | 4000 | 1580 | 24.00 | 25 | |
| 8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | 비78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
| 14 | 3.5 | 0.20 | 4.0 | 0.15 | MR148 | MR148 ZZ | / | / | 820 | 385 | 1.90 | 2.12 | |
| 16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | 비A8 22 | 688-2RS | 688-2RU | 1250 | 590 | 3.00 | 3.7 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698ZZ | 698-2RS | 698-2RU | 2240 | 905 | 7.18 | 7.2 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608ZZ | 608-2RS | 608-2RU | 3300 | 1360 | 12.00 | 12 | |
| 24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2RS | 비28-2RU | 3350 | 1410 | 17.00 | 17.3 | |
| 28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638 ZZ | 638-2RS | 638-2RU | 4550 | 1970 | 27.00 | 28.6 | |
| 9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679 ZZ | / | / | 930 | 470 | 1.35 | 1.98 |
| 17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689ZZ | 689-2RS | 689-2RU | 1730 | 810 | 3.53 | 4.43 | |
| 20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699ZZ | 699-2RS | 699-2RU | 2120 | 985 | 8.33 | 8.45 | |
| 24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609 ZZ | 609-2RS | 609-2RU | 3350 | 1410 | 14.50 | 14.6 | |
| 26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2RS | 629-2RU | 4550 | 1970 | 19.50 | 20 | |
| 30 | 10 | 0.60 | 10 | 0.60 | 639 | 639 ZZ | 639-2RS | 639-2RU | 5100 | 2390 | 34.00 | 36 | |
디 5~15mm
| 주요 치수(mm) | 모델 | C아르 자형(N) | 옥수수) | 무게(g) | ||||||
| 디 | 디 | 비 | r | 열려 있는 | 철모 | 접점캡 | 비접촉식 | |||
| 10 | 15 | 3 | 0.1 | 6700 | 6700ZZ | 6700-2RS | 6700-2RU | 1010 | 555 | 0.0015 |
| 19 | 5 | 0.3 | 6800 | 6800ZZ | 6800-2RS | 6800-2RU | 1840 | 925 | 0.005 | |
| 19 | 7 | 0.3 | 63800 | 63800ZZ | 63800-2RS | 63800-2RU | 1840 | 925 | 0.0074 | |
| 22 | 6 | 0.3 | 6900 | 6900ZZ | 6900-2RS | 6900-2RU | 2700 | 1270 | 0.009 | |
| 26 | 8 | 0.3 | 6000 | 6000ZZ | 6000-2RS | 6000-2RU | 4550 | 1970 | 0.019 | |
| 26 | 12 | 0.5 | 63000 | / | 63000-2RS | / | 4620 | 1960 | 0.025 | |
| 28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
| 30 | 9 | 0.6 | 6200 | 6200ZZ | 6200-2RS | 6200-2RU | 5100 | 2390 | 0.032 | |
| 30 | 14 | 1 | 62200 | / | 62200-2RS | / | 5070 | 2360 | 0.04 | |
| 30 | 14.3 | 1 | 63200 | / | 63200-2RS | / | 5146 | 2350 | 0.046 | |
| 35 | 11 | 0.6 | 6300 | 6300ZZ | 6300-2RS | 6300-2RU | 8100 | 3450 | 0.053 | |
| 35 | 17 | 1 | 62300 | / | 62300-2RS | / | 8060 | 3400 | 0.06 | |
| 35 | 19.05 | 0.6 | 63300 | / | 63300-2RS | / | 8095 | 3565 | 0.105 | |
| 37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
| 12 | 18 | 4 | 0.2 | 6701 | 6701 ZZ | 6701-2RS | 6701-2RU | 1070 | 6555 | 0.003 |
| 21 | 5 | 0.3 | 6801 | 6801ZZ | 6801-2RS | 6801-2RU | 1900 | 1040 | 0.006 | |
| 21 | 7 | 0.3 | 63801 | 63801ZZ | 63801-2RS | 63801-2RU | 1900 | 1040 | 0.0085 | |
| 24 | 6 | 0.3 | 6901 | 6901 ZZ | 6901-2RS | 6901-2RU | 2900 | 1460 | 0.011 | |
| 28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
| 28 | 8 | 0.3 | 6001 | 6001ZZ | 6001-2RS | 6001-2RU | 5100 | 2390 | 0.023 | |
| 28 | 12 | 0.5 | 63001 | / | 63001-2RS | / | 5070 | 2360 | 0.029 | |
| 30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
| 32 | 10 | 0.6 | 6201 | 6201 ZZ | 6201-2RS | 6201-2RU | 6800 | 3050 | 0.037 | |
| 32 | 14 | 1 | 62201 | / | 62201-2RS | / | 6890 | 3100 | 0.046 | |
| 32 | 15.9 | 1 | 63201 | / | 63201-2RS | / | 7000 | 3050 | 0.055 | |
| 37 | 12 | 1 | 6301 | 6301 ZZ | 6301-2RS | 6301-2RU | 9800 | 4250 | 0.06 | |
| 37 | 1700 | 1.5 | 62301 | / | 62301-2RS | / | 9750 | 4150 | 0.074 | |
| 37 | 1905 | 1 | 63301 | / | 63301-2RS | / | 9705 | 4360 | 0.114 | |
| 42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
| 15 | 21 | 4 | 0.2 | 6702 | 6702 ZZ | 6702-2RS | 6702-2RU | 1150 | 790 | 0.0035 |
| 24 | 5 | 0.3 | 6802 | 6802 ZZ | 6802-2RS | 6802-2RU | 2080 | 1260 | 0.007 | |
| 24 | 7 | 0.3 | 63802 | 63802ZZ | 63802-2RS 63802-2RU | 2080 | 1260 | 0.01 | ||
| 28 | 7 | 0.3 | 6902 | 6902ZZ | 6902-2RS | 6902-2RU | 4300 | 2250 | 0.016 | |
| 32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
| 32 | 9 | 0.3 | 6002 | 6002ZZ | 6002-2RS | 6002-2RU | 5600 | 2840 | 0.032 | |
| 32 | 13 | 0.5 | 63002 | / | 63002-2RS | / | 5590 | 2850 | 0.042 | |
| 35 | 11 | 0.6 | 6202 | 6202ZZ | 6202-2RS | 6202-2RU | 7650 | 3700 | 0.045 | |
| 35 | 14 | 1 | 62202 | / | 62202-2RS | / | 7800 | 3750 | 0.056 | |
| 35 | 15.9 | 1 | 63202 | / | 63202-2RS | / | 8000 | 3600 | 0.068 | |
| 42 | 13 | 1 | 6302 | 6302 ZZ | 6302-2RS | 6302-2RU | 11400 | 5400 | 0.082 | |
| 42 | 17 | 1.5 | 62302 | / | 62302-2RS | / | 11400 | 5400 | 0.11 | |
| 42 | 19 | 1.5 | 63302 | / | 63302-2RS | / | 8232 | 4900 | 0.152 | |
| 52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 | |
디 17~35mm
| 주요 치수(mm) | 모델 | Cr(N) | 옥수수) | 무게(g) | ||||||
| d | 디 | 비 | r | 열려 있는 | 철모 | 접점캡 | 비접촉식 | |||
| 17 | 23 | 4 | 0.2 | 6703 | 6703 ZZ | 6703-2RS | 6703-2RU | 1200 | 865 | 0.004 |
| 26 | 5 | 0.3 | 6803 | 6803 ZZ | 6803-2RS | 6803-2RU | 2630 | 1570 | 0.008 | |
| 26 | 7 | 0.3 | 63803 | 63803 ZZ | 63803-2RS | 63803-2RU | 2630 | 1570 | 0.011 | |
| 30 | 7 | 0.3 | 6903 | 6903ZZ | 6903-2RS | 6903-2RU | 4600 | 2550 | 0.018 | |
| 35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
| 35 | 10 | 0.3 | 6003 | 6003 ZZ | 6003-2RS | 6003-2RU | 6000 | 3250 | 0.039 | |
| 35 | 14 | 0.5 | 63003 | / | 63003-2RS | / | 6050 | 3250 | 0.051 | |
| 40 | 12 | 0.6 | 6203 | 6203 ZZ | 6203-2RS | 6203-2RU | 9550 | 4800 | 0.065 | |
| 40 | 16 | 1 | 62203 | / | 62203-2RS | / | 9560 | 4750 | 0.085 | |
| 40 | 17.5 | 1 | 63203 | / | 63203-2RS | / | 9200 | 4500 | 0.09 | |
| 47 | 14 | 1 | 6303 | 6303 ZZ | 6303-2RS | 6303-2RU | 13600 | 6550 | 0.115 | |
| 47 | 19 | 1.5 | 62303 | / | 62303-2RS | / | 13500 | 6550 | 0.149 | |
| 47 | 22.2 | 1.5 | 63303 | / | 63303-2RS | / | 9800 | 5684 | 0.176 | |
| 62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
| 20 | 27 | 4 | 0.2 | 6704 | 6704 ZZ | 6704-2RS | 6704-2RU | 1790 | 1320 | 0.005 |
| 32 | 7 | 0.3 | 6804 | 6804ZZ | 6804-2RS | 6804-2RU | 4000 | 2470 | 0.019 | |
| 32 | 10 | 0.3 | 63804 | 63804 ZZ | 63804-2RS | 63804-2RU | 4000 | 2470 | 0.024 | |
| 37 | 9 | 0.3 | 6904 | 6904 ZZ | 6904-2RS | 6904-2RU | 6350 | 3700 | 0.036 | |
| 42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
| 42 | 12 | 0.6 | 6004 | 6004ZZ | 6004-2RS | 6004-2RU | 9400 | 5000 | 0.07 | |
| 42 | 16 | 1 | 63004 | / | 63004-2RS | / | 9360 | 5000 | 0.088 | |
| 47 | 14 | 1 | 6204 | / | 6204-2RS | / | 12800 | 6600 | 0.106 | |
| 47 | 18 | 1.5 | 62204 | 6204ZZ | 62204-2RS | 62204-2RU | 12700 | 6550 | 0.128 | |
| 47 | 20.6 | 1.5 | 63204 | / | 63204-2RS | / | 9800 | 6174 | 0.15 | |
| 52 | 15 | 1.1 | 6304 | / | 6304-2RS | / | 15900 | 7900 | 0.144 | |
| 52 | 21 | 2 | 62304 | 6304ZZ | 62304-2RS | 62304-2RU | 15900 | 7800 | 0.197 | |
| 52 | 22.2 | 2 | 63304 | / | 63304-2RS | / | 11466 | 7056 | 0.21 | |
| 72 | 19 | 1.1 | 6404 | / | 6404-2RS | / | 31000 | 15200 | 0.408 | |
| 22 | 44 | 12 | 0.6 | 60/22 | 60/22ZZ | 60/22-2RS | 60/22-2RU | 9400 | 5050 | 0.074 |
| 50 | 14 | 1 | 62/22 | 62/22ZZ | 62/22-2RS | 62/22-2RU | 13900 | 6950 | 0.12 | |
| 56 | 16 | 1.1 | 63/22 | 63/22ZZ | 63/22-2RS | 63/22-2RU | 18400 | 9250 | 0.176 | |
| 25 | 32 | 4 | 0.2 | 6705 | 6705ZZ | 6705-2RS | 6705-2RU | 1930 | 1550 | 0.006 |
| 37 | 7 | 0.3 | 6805 | 6805 ZZ | 6805-2RS | 6805-2RU | 4300 | 2950 | 0.022 | |
| 37 | 10 | 0.3 | 63805 | 63805ZZ | 63805-2RS | 63805-2RU | 4300 | 2950 | 0.032 | |
| 42 | 9 | 0.3 | 6905 | 6905 ZZ | 6905-2RS | 6905-2RU | 7000 | 4500 | 0.041 | |
| 47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
| 47 | 12 | 0.6 | 6005 | 6005ZZ | 6005-2RS | 6005-2RU | 10100 | 5850 | 0.079 | |
| 47 | 16 | 1 | 63005 | / | 63005-2RS | / | 11200 | 6550 | 0.1 | |
| 52 | 15 | 1 | 6205 | 6205 ZZ | 6205-2RS | 6205-2RU | 14000 | 7900 | 0.128 | |
| 52 | 18 | 1.5 | 62205 | / | 62205-2RS | / | 14000 | 7800 | 0.146 | |
| 52 | 20.6 | 1.5 | 63205 | / | 63205-2RS | / | 10584 | 6860 | 0.175 | |
| 62 | 17 | 1.1 | 6305 | 6305 ZZ | 6305-2RS | 6305-2RU | 23600 | 12100 | 0.232 | |
| 62 | 24 | 2 | 62305 | / | 62305-2RS | / | 22500 | 11600 | 0.32 | |
| 62 | 25.4 | 2 | 63305 | / | 63305-2RS | / | 14700 | 9800 | 0.315 | |
| 80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 | |
d 17~35mm
| 주요 치수(mm) | 모델 | Cr(N) | 옥수수) | 무게(g) | ||||||
| d | 디 | B | r | 열려 있는 | 철모 | 접점캡 | 비접촉식 | |||
| 28 | 52 | 12 | 0.6 | 60/28 | 60/28ZZ | 60/28-2RS | 6028-2RU | 12500 | 7400 | 0.098 |
| 58 | 16 | 1 | 62/28 | 62/28ZZ | 62/28-2RS | 62/28-2RU | 17900 | 9750 | 0.175 | |
| 68 | 16 | 1.1 | 63/28 | 63/28ZZ | 63/28-2RS | 63/28-2RU | 26800 | 14000 | 0.287 | |
| 30 | 37 | 4 | 0.2 | 6706 | 6706ZZ | 6706-2HS | 6706-2RU | 2050 | 1780 | 0.008 |
| 42 | 7 | 0.3 | 6806 | 6805 ZZ | 6806-2RS | 6806-2RU | 4500 | 3400 | 0.0026 | |
| 42 | 10 | 0.3 | 63806 | 63806 ZZ | 63806-2HS | 63806-2RU | 4500 | 3400 | 0.026 | |
| 47 | 9 | 0.3 | 6906 | 6906ZZ | 6906-2HS | 6906-2RU | 7250 | 5000 | 0.045 | |
| 55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
| 55 | 13 | 1 | 6006 | 6006 ZZ | 6006-2RS | 6006-2RU | 13200 | 8300 | 0.117 | |
| 55 | 19 | 1.5 | 63006 | / | 63006-2RS | / | 13300 | 8300 | 0.159 | |
| 62 | 16 | 1 | 6006 | 6706 ZZ | 6206-2RS | 6206-2RU | 19500 | 11300 | 0.199 | |
| 62 | 20 | 1.5 | 62206 | / | 62206-2RS | / | 19500 | 11200 | 0.242 | |
| 62 | 23.8 | 1.5 | 63206 | / | 63206-2RS | / | 14700 | 9800 | 0.28 | |
| 72 | 19 | 1.1 | 6306 | 6306 ZZ | 6306-2RS | 6306-2RU | 26700 | 15000 | 0.346 | |
| 72 | 27 | 2 | 62306 | / | 62306-2RS | / | 28100 | 16000 | 0.485 | |
| 72 | 30.2 | 2 | 63306 | / | 63306-2RS | / | 19600 | 13426 | 0.53 | |
| 90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
| 32 | 58 | 13 | 1 | 60/32 | 60/32ZZ | 60/32-2RS | 60/32-2RU | 15100 | 9150 | 0.129 |
| 65 | 17 | 1 | 62/32 | 62/32ZZ | 62/32-2RS | 62/32-2RU | 22400 | 13100 | 0.23 | |
| 75 | 20 | 1.1 | 63/32 | 63/32ZZ | 63/32-2RS | 63/32-2RU | 30000 | 16200 | 0.382 | |
| 35 | 44 | 5 | 0.3 | 6707 | 6707 ZZ | 6707-2RS | 6707-2RU | 1862 | 1637 | 0.15 |
| 47 | 7 | 0.3 | 6807 | 6807 ZZ | 6807-2RS | 6807-2RU | 4900 | 4000 | 0.029 | |
| 55 | 10 | 0.6 | 6907 | 6907ZZ | 6907-2RS | 69C7-2RU | 10400 | 7150 | 0.073 | |
| 62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
| 62 | 14 | 1 | 6007 | 6007 ZZ | 6007-2RS | 6007-2RU | 16000 | 10300 | 0.156 | |
| 62 | 20 | 1.5 | 63007 | 63007-2RS | / | 15900 | 10200 | 0.21 | ||
| 72 | 17 | 1.1 | 6207 | 6207ZZ | 6207-2RS | 6207-2RU | 25700 | 15300 | 0.28 | |
| 72 | 23 | 2 | 62207 | / | 62207-2RS | / | 25500 | 15300 | 0.435 | |
| 72 | 27 | 2 | 63207 | / | 63207-2RS | / | 19404 | 12740 | 0.435 | |
| 80 | 21 | 1.5 | 6307 | 6307 ZZ | 6307-2RS | 6307-2RU | 33500 | 19100 | 0.457 | |
| 80 | 31 | 2.5 | 62307 | / | 62307-2RS | / | 33200 | 19000 | 0.67 | |
| 80 | 34.9 | 2.5 | 63307 | / | 63307-2RS | / | 23520 | 16170 | 0.71 | |
| 100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 | |
d 40~70mm
| 주요 치수(mm) | 모델 | Cr(N) | 옥수수) | 무게(g) | ||||||
| d | 디 | B | r | 열려 있는 | 철모 | 접점캡 | 비접촉 | |||
| 40 | 50 | 6 | 0.3 | 6708 | 6708 ZZ | 6708-2RS | 6708-2RU | 2519 | 2234 | 0.023 |
| 52 | 7 | 0.3 | 6808 | 6808 ZZ | 6808-2RS | 6808-2RU | 5050 | 4350 | 0.033 | |
| 62 | 12 | 0.6 | 6908 | 6908 ZZ | 6908-2RS | 6908-2RU | 13700 | 9900 | 0.109 | |
| 68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
| 68 | 15 | 1 | 6008 | 6008 ZZ | 6008-2RS | 6008-2RU | 16800 | 11500 | 0.194 | |
| 68 | 21 | 1.5 | 63008 | / | 63008-2RS | / | 16800 | 11600 | 0.259 | |
| 80 | 18 | 1.1 | 6208 | 6208ZZ | 6208-2RS | 6208-2RU | 29100 | 17900 | 0.366 | |
| 80 | 23 | 2 | 62208 | / | 62208-2RS | / | 30700 | 19000 | 0.45 | |
| 80 | 30.2 | 2 | 63208 | / | 63208-2RS | / | 20580 | 14210 | 0.435 | |
| 90 | 23 | 1.5 | 6308 | 6308 ZZ | 6308-2RS | 6308-2RU | 40500 | 24100 | 0.633 | |
| 90 | 33 | 2.5 | 62308 | / | 62308-2RS | / | 41000 | 24000 | 0.91 | |
| 90 | 36.5 | 2.5 | 63308 | / | 63308-2RS | / | 29400 | 20482 | 1.02 | |
| 110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
| 45 | 55 | 6 | 0.3 | 6709 | 6709 ZZ | 6709-2RS | 6709-2RU | 2577 | 2401 | 0.025 |
| 58 | 7 | 0.3 | 6809 | 6809 ZZ | 6809-2RS | 6809-2RU | 6400 | 5500 | 0.04 | |
| 68 | 12 | 0.6 | 6909 | 6909 ZZ | 6909-2RS | 6909-2RU | 14100 | 10900 | 0.122 | |
| 75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
| 75 | 16 | 1 | 6009 | 6009 ZZ | 6009-2RS | 6009-2RU | 21000 | 15200 | 0.246 | |
| 75 | 23 | 1.5 | 63009 | / | 63009-2RS | / | 20800 | 14600 | 0.345 | |
| 85.0 | 19 | 1.1 | 6209 | 6209 ZZ | 6209-2RS | 6209-2RU | 32500 | 20500 | 0.407 | |
| 85.0 | 23 | 2 | 62209 | / | 62209-2RS | / | 33200 | 21600 | 0.485 | |
| 85.0 | 30.2 | 2 | 63209 | / | 63209-2RS | / | 22540 | 15680 | 0.64 | |
| 100.0 | 25 | 1.5 | 6309 | 6309 ZZ | 6309-2RS | 6309-2RU | 53000 | 32000 | 0.833 | |
| 100.0 | 36 | 2.5 | 62309 | / | 62309-2RS | / | 52700 | 31500 | 1.19 | |
| 100.0 | 39.7 | 2.5 | 63309 | / | 63309-2RS | / | 37240 | 27440 | 1.3 | |
| 120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
| 50 | 62.0 | 6 | 0.3 | 6710 | 6710ZZ | 6710-2RS | 6710-2RU | 2666 | 2636 | 0.064 |
| 65.0 | 7 | 0.3 | 6810 | 6810ZZ | 6810-2RS | 6810-2RU | 6600 | 6050 | 0.052 | |
| 72.0 | 12 | 0.6 | 6910 | 6910ZZ | 6910-2RS | 6910-2RU | 14500 | 11700 | 0.127 | |
| 80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
| 80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2RS | 6010-2RU | 21800 | 16600 | 0.264 | |
| 80.0 | 23 | 1.5 | 63010 | / | 63010-2RS | / | 21600 | 16000 | 0.37 | |
| 90.0 | 20 | 1.1 | 6210 | 6210ZZ | 6210-2RS | 6210-2RU | 35000 | 23200 | 0.463 | |
| 90.0 | 23 | 2 | 62210 | / | 62210-2RS | / | 35100 | 23200 | 0.535 | |
| 90.0 | 30.2 | 2 | 63210 | / | 63210-2RS | / | 24500 | 18130 | 0.675 | |
| 110.0 | 27 | 2 | 6310 | 6310 ZZ | 6310-2RS | 6310-2RU | 62000 | 38100 | 1.07 | |
| 110.0 | 40 | 2 | 62310 | / | 62310-2RS | / | 61800 | 38000 | 1.55 | |
| 130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 | |
d 40~70mm
| 주요 치수(mm) | 모델 | Cr(N) | 옥수수) | 무게(g) | ||||||
| d | 디 | B | r | 열려 있는 | 철모 | 접점캡 | 비접촉식 | |||
| 55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
| 72 | 9 | 0.3 | 6811 | 6811 ZZ | 6811-2RS | 6811-2RU | 9100 | 8450 | 0.083 | |
| 80 | 13 | 1 | 6911 | 6911 ZZ | 6911-2RS | 6911-2RU | 16000 | 13200 | 0.177 | |
| 90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
| 90 | 18 | 1.1 | 6011 | 6011 ZZ | 6011-2RS | 6011-2RU | 28300 | 21300 | 0.384 | |
| 100.0 | 21 | 1.5 | 6211 | 6211 ZZ | 6211-2RS | 6211-2RU | 43500 | 29300 | 0.607 | |
| 100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
| 120.0 | 29 | 2 | 6311 | 6311 ZZ | 6311-2RS | 6311-2RU | 71500 | 44500 | 1.37 | |
| 120.0 | 43 | 2 | 62311 | / | 62311-2RS | / | 71500 | 45000 | 1.95 | |
| 140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
| 60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
| 78 | 10 | 0.3 | 6812 | 6812 ZZ | 6812-2RS | 6812-2RU | 11500 | 10600 | 0.106 | |
| 85 | 13 | 1 | 6912 | 6912 ZZ | 6912-2RS | 6912-2RU | 19400 | 16200 | 0.191 | |
| 95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
| 95 | 18 | 1.1 | 6012 | 6012 ZZ | 6012-2RS | 6012-2RU | 29500 | 23200 | 0.418 | |
| 110.0 | 22 | 1.5 | 6212 | 6212 ZZ | 6212-2RS | 6212-2RU | 52500 | 36000 | 0.783 | |
| 110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
| 130.0 | 31 | 2 | 6312 | 6312 ZZ | 6312-2RS | 6312-2RU | 82000 | 52000 | 1.7 | |
| 130.0 | 46 | 2 | 62312 | / | 62312-2RS | / | 81900 | 52000 | 2.5 | |
| 130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
| 65 | 85 | 10 | 0.6 | 6813 | 6813 ZZ | 6813-2RS | 6813-2RU | 12000 | 11500 | 0.125 |
| 90 | 13 | 1 | 6913 | 6913 ZZ | 6913-2RS | 6913-2RU | 17400 | 16000 | 0.2 | |
| 100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
| 100.0 | 18 | 1.1 | 6013 | 6013 ZZ | 6013-2RS | 6013-2RU | 30500 | 25200 | 0.438 | |
| 120.0 | 23 | 1.5 | 6213 | 6213 ZZ | 6213-2BS | 6213-2RU | 57000 | 40000 | 0.99 | |
| 120.0 | 31 | 1.5 | 62213 | / | 62213-2RS | / | 55900 | 40500 | 1.25 | |
| 140.0 | 33 | 2.1 | 6313 | 6313 ZZ | 6313-2RS | 6313-2RU | 92500 | 59500 | 2.08 | |
| 140.0 | 48 | 2 | 62313 | / | 62313-2RS | / | 92300 | 60000 | 3 | |
| 160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
| 70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
| 90 | 10 | 0.6 | 6814 | 6814 ZZ | 6814-2RS | 6814-2RU | 12100 | 11900 | 0.135 | |
| 100.0 | 16 | 1 | 6914 | 6914 ZZ | 6914-2RS | 6914-2RU | 23500 | 21100 | 0.327 | |
| 110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
| 110.0 | 20 | 1.1 | 6014 | 6014 ZZ | 6014-2RS | 6014-2RU | 38000 | 31000 | 0.607 | |
| 125.0 | 24 | 1.5 | 6214 | 6214 ZZ | 6214-2RS | 6214-2RU | 62000 | 44000 | 1.07 | |
| 125.0 | 31 | 1.5 | 62214 | / | 62214-2RS | / | 60500 | 45000 | 1.3 | |
| 150.0 | 35 | 2.1 | 6314 | 6314 ZZ | 6314-2RS | 6314-2RU | 104000 | 68000 | 2.52 | |
| 150.0 | 51 | 2 | 62314 | / | 62314-2RS | / | 104000 | 68000 | 3.55 | |
| 180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 | |
복열 볼 베어링 방사형 및 양방향 축방향 하중을 동시에 견딜 수 있기 때문에 모터, 기계 장비, 팬, 자동차 부품 및 기타 응용 분야에 널리 사용됩니다. 그러나 실제 사용 시 복열 볼 베어링에서 비정상적인 소음이 발생하면 장비 작동의 안정성에 영향을 미칠 뿐만 아니라 잠재적인 고장 위험을 나타낼 수도 있으므로 시기적절한 조사와 처리가 필요합...
더 읽어보기이중 행 볼 베어링 높은 내하중성과 안정적인 성능으로 각종 기계장비에 널리 사용되고 있으며, 자동차, 산업장비, 가전제품, 정밀기기 등에 널리 사용되고 있습니다. 그러나 장기간 사용하거나 부적절한 유지 관리로 인해 복열 볼 베어링에는 몇 가지 일반적인 결함이 발생하여 장비의 정상적인 작동에 영향을 미칠 수 있습니다. 이러한 결함의 원인과 해...
더 읽어보기조기 베어링 고장을 방지하기 위해 하중 매개변수를 일치시키는 방법은 무엇입니까? 내구성 복열 앵귤러 콘택트 볼 베어링 기계식 변속기 시스템은 정확한 부하 매칭으로 시작됩니다. 이러한 베어링은 반경방향 및 축방향 결합 하중을 모두 견딜 수 있도록 설계되었지만 축방향 하중 대 반경방향 하중의 비율은 수명에 직접적인 영향을 미칩니...
더 읽어보기기계설비의 핵심부품으로, 두 배 줄 볼베어링 특히 고속 및 저소음을 요구하는 시나리오에서 안정적인 작동을 보장하는 데 중요한 역할을 합니다. 기술 엔지니어 및 조달 담당자의 경우 신뢰할 수 있는 제조업체를 식별하고 과학적 선택 방법을 숙지하는 것이 장비 성능을 최적화하는 데 중요합니다. 이 글에서는 심층적인 질문과 전문적인 분석을 통해 이...
더 읽어보기기계 장비의 핵심 부품인 베어링의 성능과 품질은 전체 시스템의 작동 효율성과 안정성과 직접적인 관련이 있습니다. Ningbo Wanshun Bearing Co., Ltd.는 중국 베어링 산업의 선두주자로서 우수한 생산 기술, 엄격한 품질 관리 및 풍부한 제품 라인, 특히 깊은 홈 분야에서 국내외 시장에서 폭넓은 인지도와 신뢰를 얻었습니다. 볼베어링.
깊은 홈 볼 베어링 , 간단한 구조, 높은 부하 용량 및 낮은 마찰로 인해 다양한 유형의 기계 장비에 널리 사용되며 변속기 시스템에서 없어서는 안될 부품이 되었습니다. Ningbo Wanshun Bearing Co., Ltd.는 깊은 홈 볼 베어링의 중요성을 잘 알고 있으므로 전송 시스템에 대한 다양한 산업 분야의 엄격한 요구 사항을 충족하기 위해 고품질, 고정밀 깊은 홈 볼 베어링을 생산하는 데 최선을 다하고 있습니다.
Ningbo Wanshun의 제품 매트릭스에서 42 및 43 시리즈 깊은 홈 볼 베어링은 우수한 성능과 신뢰할 수 있는 품질로 인해 많은 고객들의 첫 번째 선택이 되었습니다. 이 두 제품 시리즈는 국제 일반 표준을 충족할 뿐만 아니라 재료 선택, 공정 제어, 품질 검사 및 기타 측면을 엄격하게 제어하여 각 베어링 세트가 복잡하고 변화하는 작업 조건에서 안정적으로 작동할 수 있도록 보장합니다. 동시에 다양한 고객의 개인화된 요구를 충족시키기 위해 Ningbo Wanshun은 다양한 사양과 구성의 42 및 43 시리즈 깊은 홈 볼 베어링을 제공하여 제품이 자동차, 모터, 농업 기계, 공작 기계 및 기타 분야.
고품질 베어링 생산에 주력하는 회사인 Ningbo Wanshun은 항상 기술 혁신을 회사 발전의 핵심 원동력으로 간주해 왔습니다. 깊은 홈 볼 베어링 생산 과정에서 회사는 지속적으로 첨단 생산 장비와 기술을 도입하고 생산 공정을 최적화하며 생산 효율성과 제품 품질을 향상시킵니다. 동시에 회사는 완전한 R&D 시스템을 구축하고 국내외 유명 대학 및 과학 연구 기관과 적극적으로 협력하여 기술적인 어려움을 공동으로 극복하고 깊은 홈 볼 베어링 산업의 기술 진보를 촉진합니다.
품질은 Ningbo Wanshun의 생명선입니다. 회사는 항상 "고객 만족을 중심으로"를 품질 관리의 핵심 개념으로 삼고 ISO9001 품질 관리 시스템 표준을 엄격하게 구현하며 원자재 조달, 생산 및 가공, 완제품 검사 등 모든 링크를 엄격하게 통제합니다. 이 회사는 또한 고급 테스트 장비와 전문 테스트 팀을 갖추고 제품의 다양한 성능 지표에 대한 포괄적인 테스트를 수행하여 깊은 홈 볼 베어링의 각 세트가 업계 표준을 충족하거나 심지어 초과할 수 있는지 확인합니다. Ningbo Wanshun의 깊은 홈 볼 베어링이 시장에서 좋은 평판과 폭넓은 인지도를 얻게 된 것은 이러한 지속적인 품질 추구 때문이었습니다.
미래를 내다보며 Ningbo Wanshun Bearing Co., Ltd.는 "사업하기 전에 친구를 사귀고, 상호 이익과 공동 발전"이라는 경영 철학을 계속 견지하고 각계각층의 친구들과 광범위하고 심층적인 협력을 수행할 것입니다. 좀 더 열린 마음과 좀 더 실용적인 행동으로 국내외 생활을 해보세요. 회사는 지속적인 노력과 혁신을 통해 우리나라는 물론 세계 제조업 발전에 기여할 것이라고 굳게 믿습니다. 동시에 회사는 더 나은 미래를 함께 만들기 위해 같은 생각을 가진 더 많은 파트너와 협력하기를 기대합니다.
